Schnellspannverbinder 8 Typ B biegbar

Daten
Artikelnummer:

Baureihe: Nut 8
Material: ST verzinkt
Maße: 70 x 8
Einheit: Stk.
Gewicht: 0,036 Kg
File Download

Hinweis
Schnellspannverbinder biegbar Typ B für Profile im Raster 30 werden für Stoß-Verbindungen unter beliebigen Winkel eingesetzt. In beiden Profilabschnitten müssen zuerst im Abstand von 19mm zur Schnittfläche je eine Bohrung mit dem Durchmesser 11mm eingebracht werden, in welche dann die beiden Gehäuse eingelegt werden. Anschliessend wird der Bolzen über die jeweilige Kernbohrung der beiden Profilabschnitte in beiden Gehäusen eingeführt. Durch Anziehen der jeweiligen Madenschrauben wird eine Spannung erzeugt. Zur einfacheren Montage sollte vor der Montage der Bolzen an seinem Dünnschaft auf die gewünschte Gradzahl gebogen werden

Preise

Sie sind (bitte wählen)

ab	3,33€*/Stk. (3,96€ inkl. MwSt.)
bei Verpackungseinheiten	Mengenrabatt anfragen

Maße Schnellspannverbinder 8 Typ B biegbar

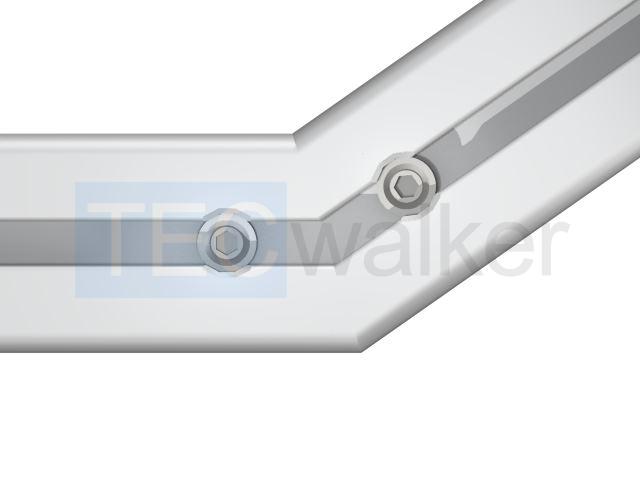

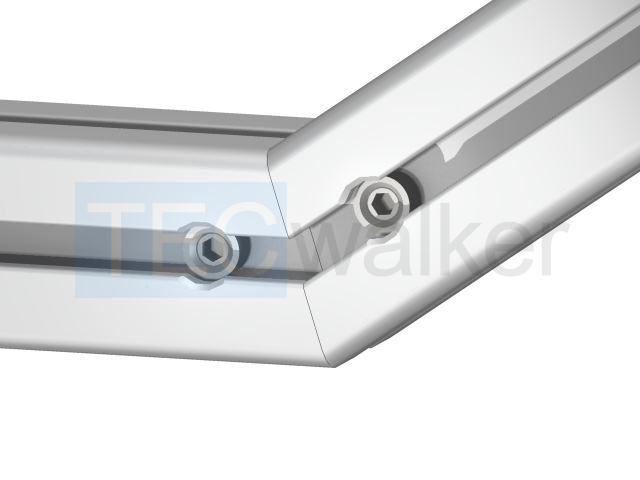

Anwendungsbeispiel
