Universalverbinder 8 ohne Nase

Daten
Artikelnummer:

Baureihe: Nut 8
Material: Zinkdruckguss
Maße: 20 x 16
Einheit: Stk.
Gewicht: 0,020 Kg
File Download

Hinweis
Der Universalverbinder 8 ohne Nase aus Zink-Druckguss für Profile im Raster 40 dient zur Herstellung einer gegen Verdrehung gesicherten 90°-Verbindung mit hoher Belastbarkeit gegen Verschiebung und Biegung. Zur Montage muss in das Querprofil eine im Durchmesser von 20mm große Bohrung eingebracht werden. Der Abstand der Bohrung vom Profilende beträgt 20mm bei einer Bohrtiefe von 16mm. Die Verbindung sollte zum sicheren Halt immer paarweise 180° gegenüberliegend erfolgen. Unter der Artikelnummer S208UVOS sind neben dem Universalverbinder ebenfalls die zur Montage erforderliche Schraube und Nutenstein enthalten

Preise

Sie sind (bitte wählen)

ab	0,66€*/Stk. (0,79€ inkl. MwSt.)
bei Verpackungseinheiten	Mengenrabatt anfragen

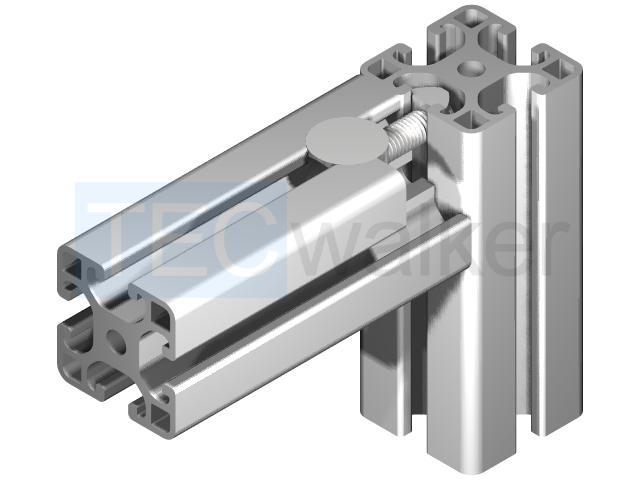

Anwendungsbeispiel
