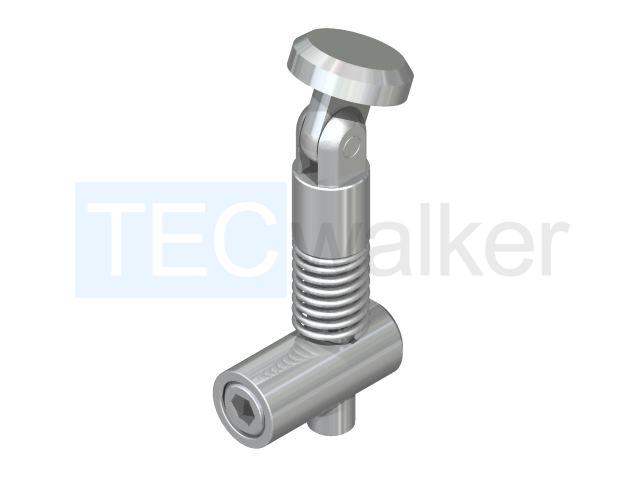

Gelenkkopf-Schnellspannverbinder 0°

Daten
Artikelnummer:

Baureihe: Nut 10
Material: ST verzinkt
Maße: 28 x 50
Einheit: Stk.
Gewicht: 0,0375 Kg
File Download

Hinweis
Gelenkkopf-Schnellspanner 10 0° (alle Raster) dienen Verbindungen im Winkel von 45°. Im Profil mit Schnittfläche 45° muss im Abstand von 40mm zur Schnittfläche eine Bohrung mit Durchmesser 11mm eingebracht werden. Anschliessend wird das Gehäuse in die Bohrung eingesetzt. Durch Anziehen der Madenschraube des im Profil befindlichen Gehäuses wird eine Spannung erzeugt

Preise

Sie sind (bitte wählen)

ab	3,25€*/Stk. (3,87€ inkl. MwSt.)
bei Verpackungseinheiten	Mengenrabatt anfragen

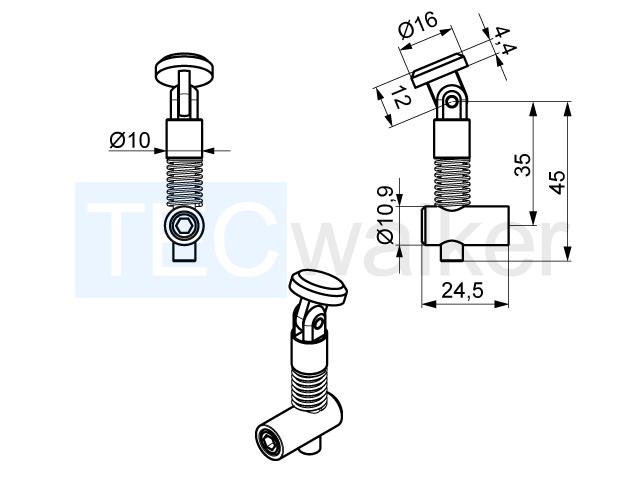

Maße Gelenkkopf-Schnellspannverbinder 0°

Anwendungsbeispiel
